Размеры на чертежах по ISO

В статье упоминаются стандарты:
ISO 129-1:2018 (с поправкой 2020 года) — Техническая документация на продукцию — Представление размеров и допусков — Общие принципы
ГОСТ 2.307-2011 — ЕСКД. Нанесение размеров и предельных отклонений

Мы дошли до важнейшей стадии оформления чертежей — нанесения размеров. ISO 129-1 по сути является таким же важным стандартом, как ГОСТ 2.307 в системе ЕСКД. Стандарты довольно-таки похожи, однако из-за их параллельного развития в международном стандарте сформировались свои подходы к образмериванию. По большей части это связано с выстраиванием системы стандартов вокруг концепции ISO GPS (о ней в будущих статьях). Хотя ISO 129-1 и не входит в матрицу GPS, стандарт служит отправной точкой для дальнейшего нанесения и интерпретации размерных и геометрических допусков.

Справочные размеры (auxiliary dimensions) заключаются в круглые скобки ( ).
Это удобно — о размерах для справок не нужно упоминать каждый раз в примечаниях.
Предельные отклонения для справочных размеров не указываются.

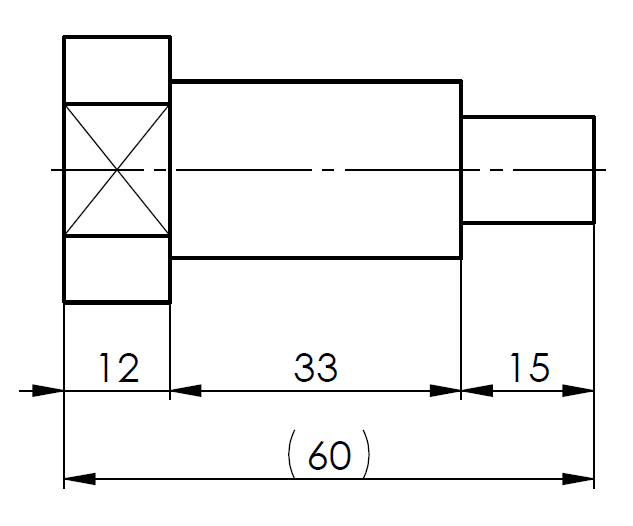

справочный размер по ISO

Единицы измерения линейных размеров по умолчанию международным стандартом не устанавливаются. Преобладающая единица может быть указана на чертеже, например, в примечаниях, или в других связанных документах.
Угловые размеры всегда указываются с единицами измерения и могут быть записаны как в виде десятичных градусов, так и в виде градусов, минут и секунд. Если предельные отклонения угла в минутах или секундах имеют нулевые значения в своем составе (0° или 0′), нули не должны быть опущены.

Два способа задать один и тот же угол по ISO
Два способа задать один и тот же угол

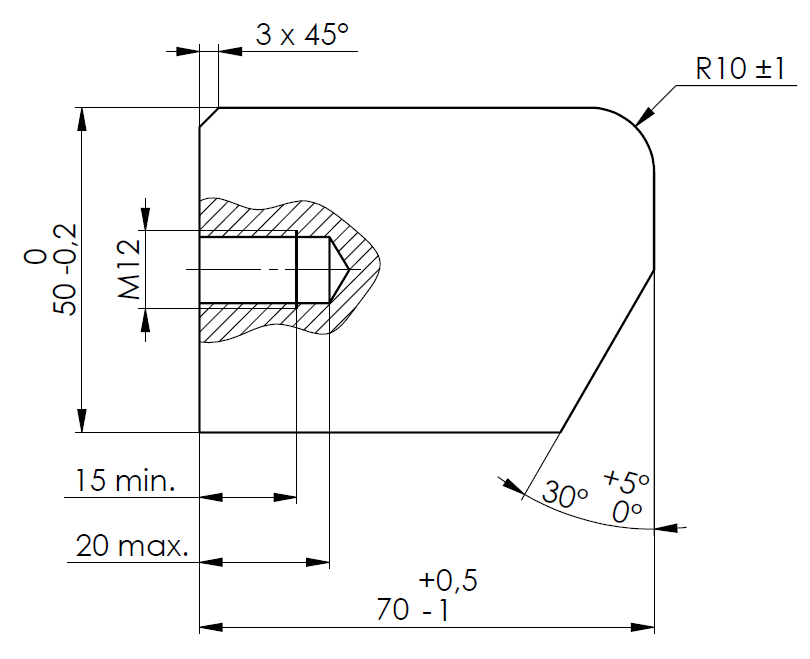

Высота шрифта для номинальных значений размеров и для предельных отклонений одинаковая. Если одно из предельных отклонений — ноль, он должен быть явно указан.
Значение одинаковых предельных отклонений со знаком ± (плюс-минус) записывается единожды.
Односторонний предельный размер записывается с помощью слов «min.» или «max.».

Примеры размеров с предельными отклонениями по ISO

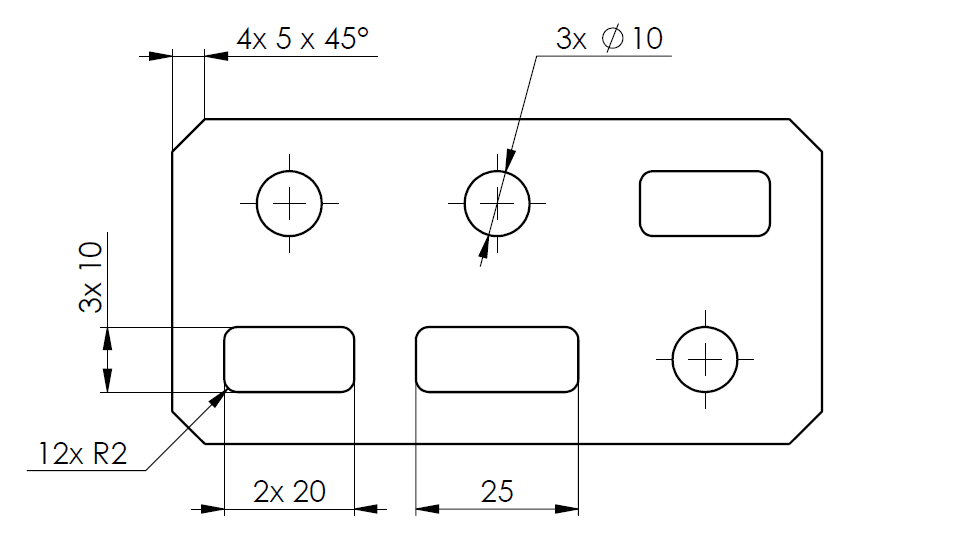

Если один и тот же размер относится к нескольким одинаковым элементам (отверстиям, пазам, фаскам и т.д.), то он имеет следующую структуру: n× D, где n — количество элементов, D — значение размера. Пробел между знаком × (умножить) и значением размера обязателен.

Размеры одинаковых элементов по ISO

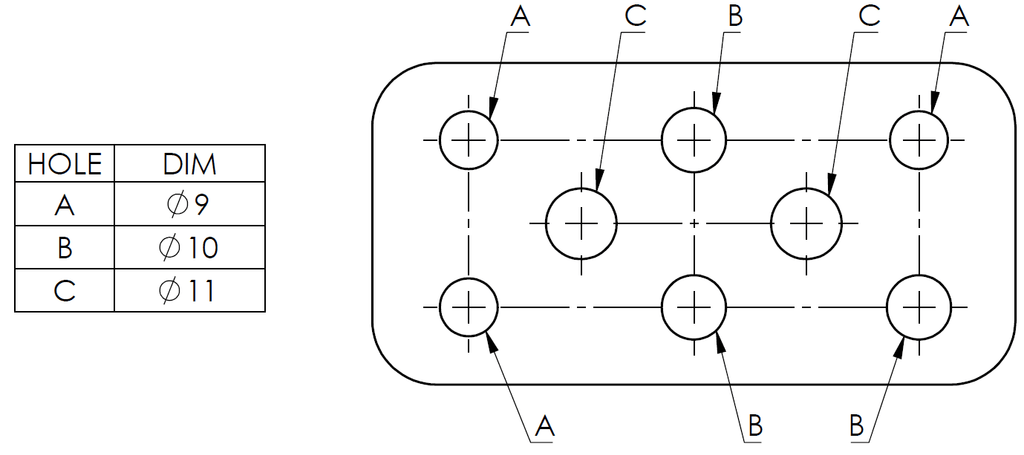

Одинаковые элементы также можно помечать буквами (на выносках или без них), а значения размеров указывать в таблице.

Таблица отверстий по ISO

Расстояния между равнорасположенными элементами записываются как произведение количества промежутков между элементами на размер одного промежутка. Значение произведения — справочный размер. Если есть риск перепутать количество промежутков с размером, то указывается размер одного из промежутков также в качестве справочного.

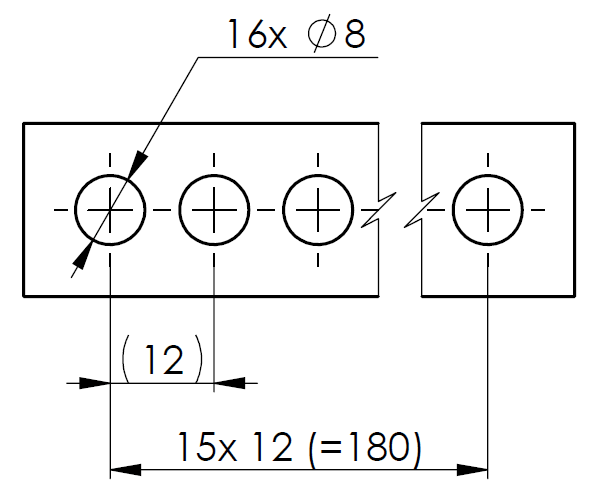

Расстояние между равнорасположенными элементами по ISO

ИСО 129-1 в примере с угловыми размерами не указывает угловой размер одного из промежутков в качестве справочного. Хотя спутать угловой размер с количеством промежутков сложнее, всё равно это выглядит нелогично. Этот размер повторяет размер из произведения, а дублирование исполнительных размеров, как известно, не допускается. Поэтому либо этот размер справочный, либо его там не должно быть.

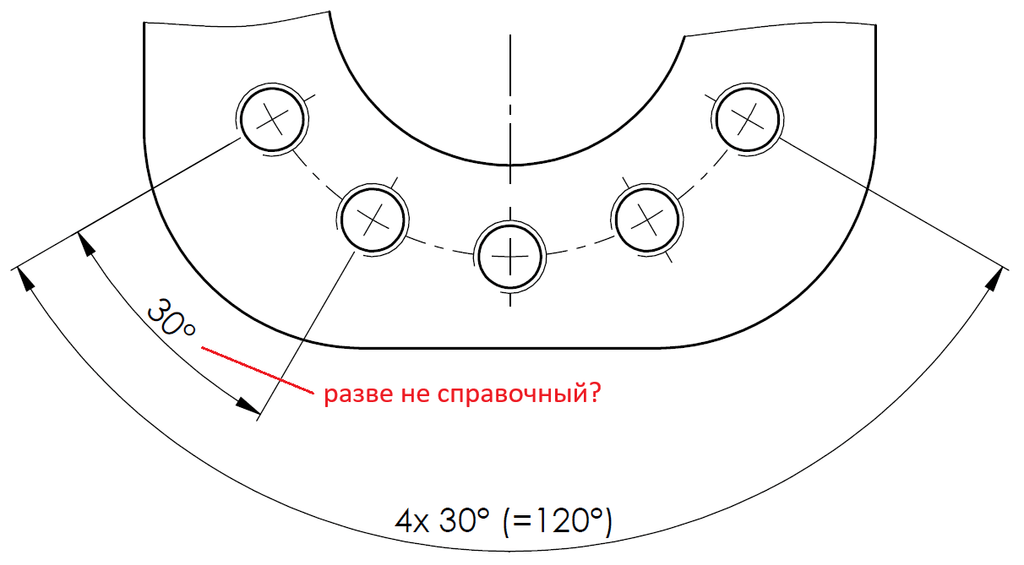

Угол между равнорасположенными элементами по ISO

Пазы с параллельными стенками и радиусами можно образмеривать различными способами:

Шпоночные пазы по ISO
а) паз, в котором величина радиусов важнее ширины
б) паз, в котором ширина важнее величины радиусов (после буквы R значение опускается)
в) другой способ образмерить паз под буквой «б»

Упрощенные виды симметричных объектов, которые мы рассматривали в другой статье, образмериваются по следующим правилам:

  • Размеры одинаковых элементов по разные стороны линий симметрии имеют структуру: k× D, где k — количество сторон симметрии (2 или 4), на которые распространяется размер; D — значение размера.
  • Если на отдельной стороне симметрии одинаковых элементов несколько, то размеры имеют структуру: k× / n× D.
  • Размеры, пересекающие линию симметрии, должны быть оборваны за пределами линии симметрии.
  • К линиям симметрии размеры не проставляют.

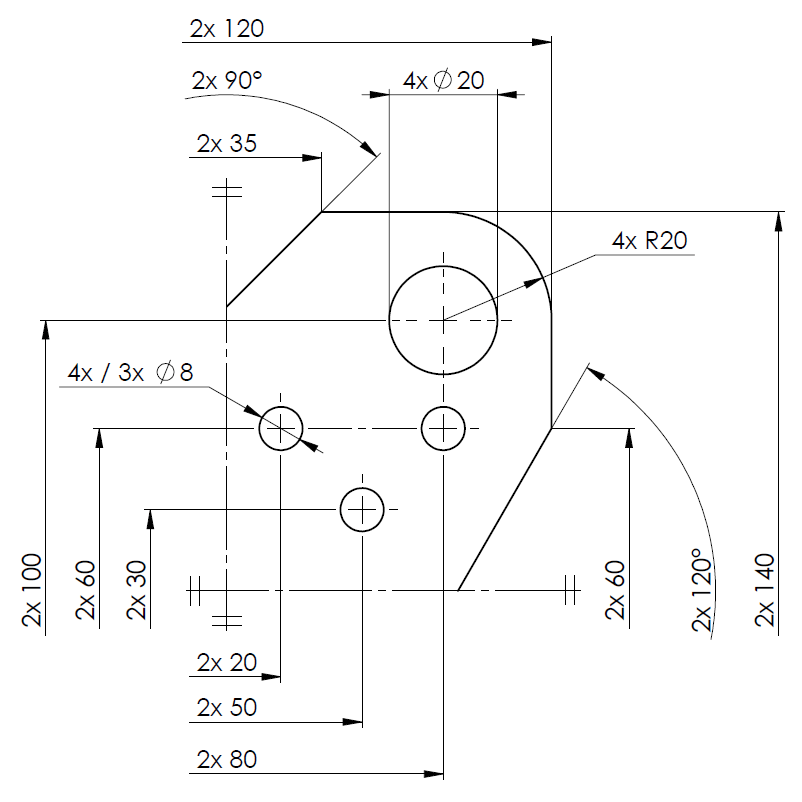

Образмеривание симметричных деталей по ISO

ИСО 129-1 рекомендует указывать диаметр вместо радиуса, если дуга больше 180°.

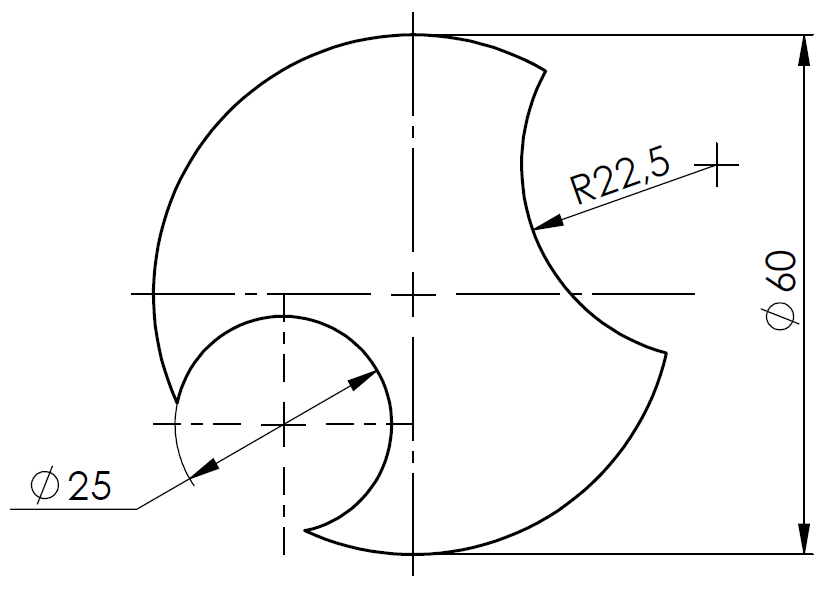

Диаметр vs. радиус по ISO

Длина развертки может быть показана следующими способами:

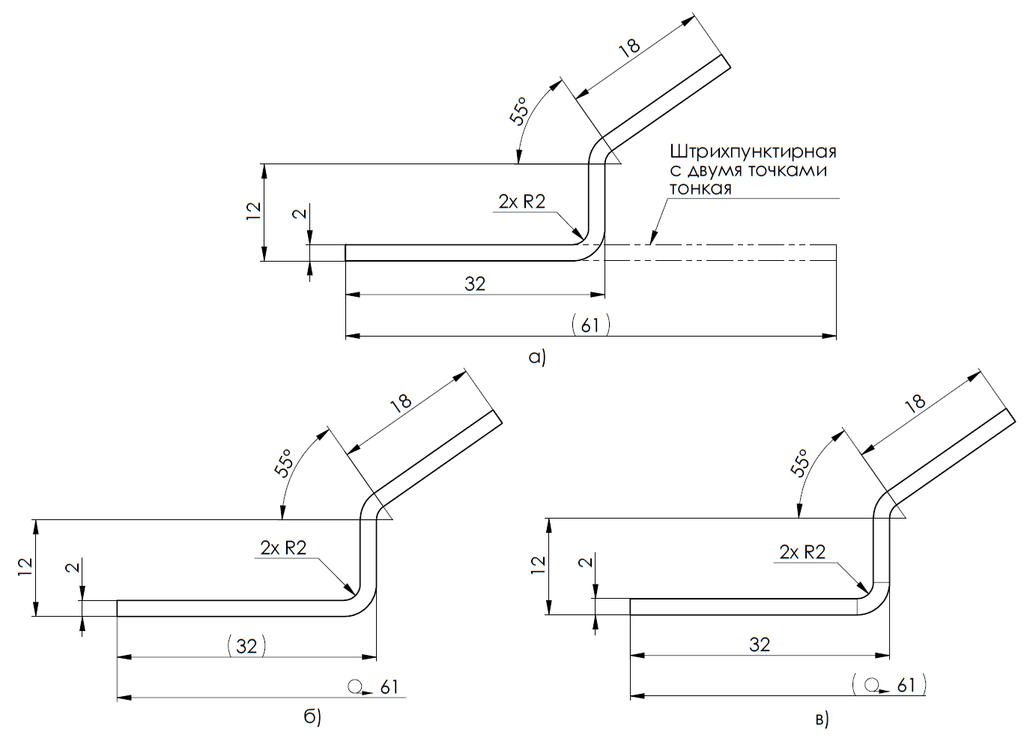

Размер развертки по ISO
а) силуэт развертки совмещен с изображением детали после гибки
б) длина развертки — исполнительный размер
в) длина развертки — справочный размер

Для сокращения количества видов на чертеже толщина деталей может быть показана с помощью символа «t=».

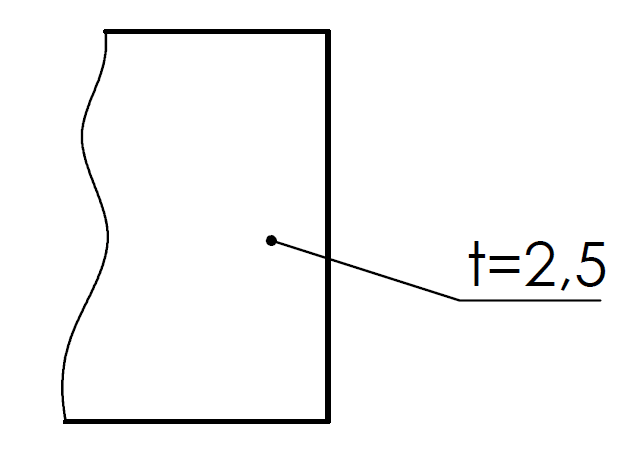

Толщина деталей по ISO
t — thickness (толщина)

Я уже упоминал флаги-выноски в статье про технические требования. Флаги работают в качестве ссылок на пункты ТТ. Форма флага произвольная, но единая в конкретном чертеже.

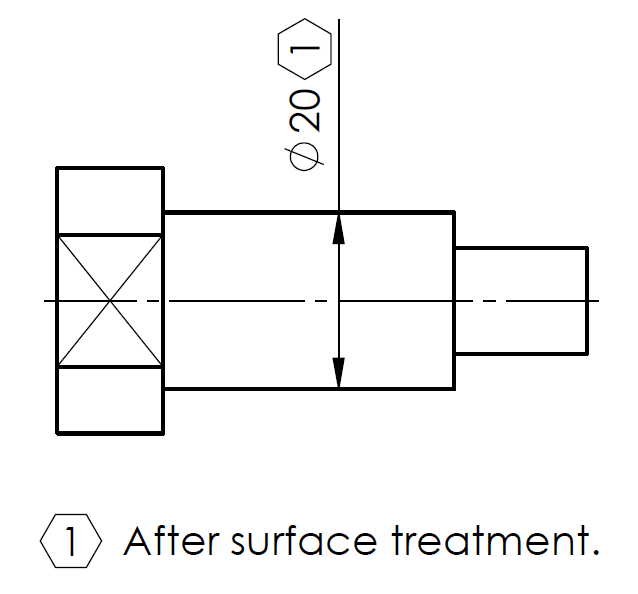

Ссылка на пункт ТТ по ISO

По вопросам применения стандартов ISO вы можете обратиться за консультацией по электронной почте или заказать разработку чертежей по стандартам ISO.


Материал носит справочный характер и не заменяет официальные стандарты. При возникновении сомнений следует обращаться к первоисточнику.
