Виды, сечения и разрезы на чертежах по ISO

В статье упоминаются стандарты:
ISO 5455:1979 — Технические чертежи — Масштабы
ISO 5456-2:1996 — Технические чертежи — Методы проецирования — Представления в ортографической проекции
ISO 128-3: 2022 — Техническая документация на продукцию — Виды, сечения и разрезы
ISO 5459:2024 — Геометрические характеристики изделий — Базы и комплекты баз
ГОСТ 2.316-2008 — ЕСКД. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения
ISO 15519-1:2010 — Диаграммы для обрабатывающей промышленности — Общие правила

Итак, вы переносите изображение детали на поле чертежа.
Прежде всего нужно выбрать масштаб. Согласно ISO 5455 вы вправе выбрать любой масштаб, даже если его нет в списке рекомендуемых, т.к. действует правило исключений. Деталь слишком мелкая в масштабе 1:10 и не умещается на поле чертежа в 1:5? Делайте 1:7. Кстати, вы не найдете в списке масштабов ISO привычные 1:2,5 или 2,5:1, но их также можно использовать.

Далее выбираем метод проецирования по ISO 5456-2 и устанавливаем соответствующее обозначение в основной надписи или рядом с ней. В ЕС и СНГ принято использовать метод первого угла, в США метод третьего угла. ISO 128-3 не выделяет какой-то из них в качестве основного — оба метода считаются равноправными, но только один на чертеж и, главное, не забыть его обозначить.

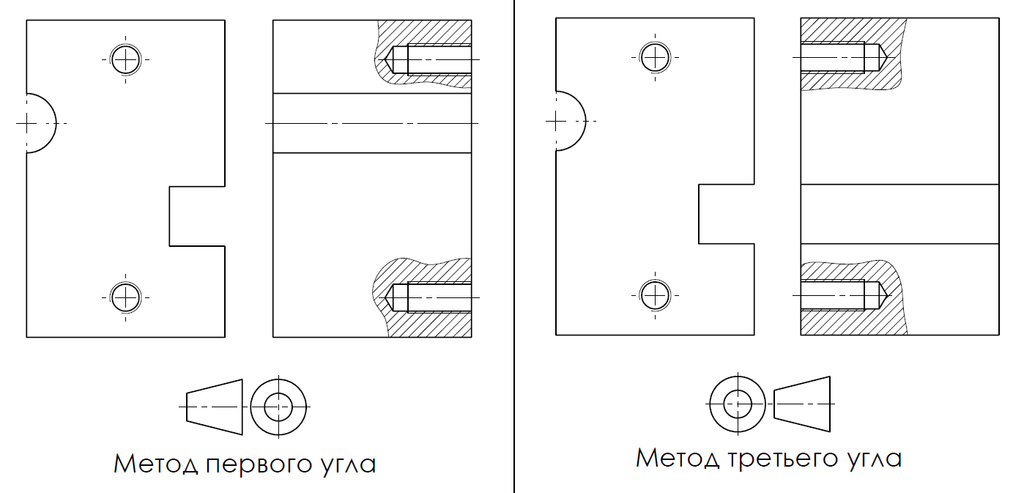

Методы проецирования по ISO 5456-2

При этом, даже если в основной надписи указан первый угол, метод третьего угла может быть применен в таком чертеже в особом случае. Этот особый случай — местные виды (local views).

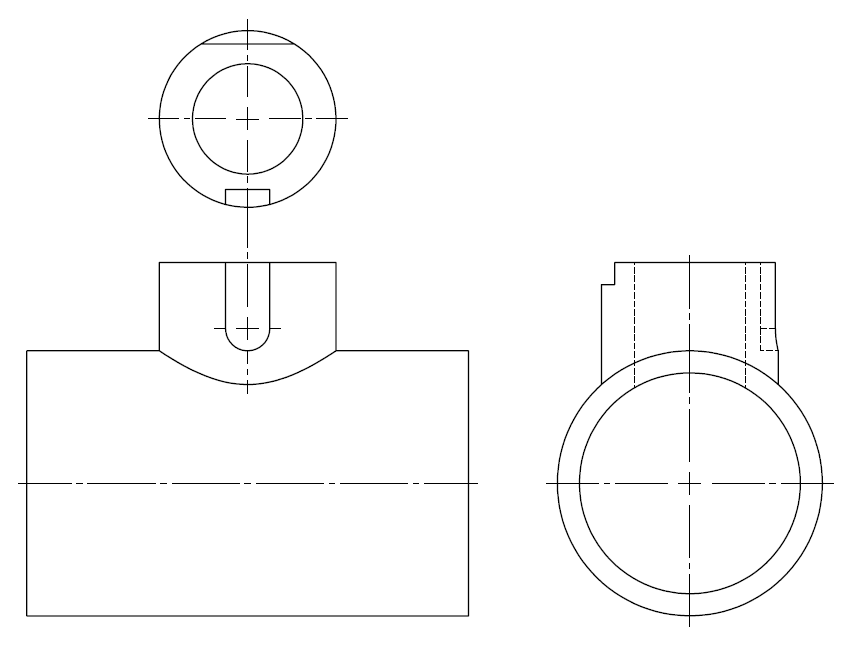

Местный вид по ISO 128-3
Местный вид через метод третьего угла

В качестве главного вида (the principal view) принимают самое информативное изображение объекта, располагая его в функциональной (монтажной) позиции или в позиции обработки.

При выборе остальных видов, разрезов/сечений следует:
— минимизировать их количество на чертеже;
— стараться обходиться без линий скрытых контуров;
— избегать повторений изображений объекта.

Примечание: несмотря на то, что термины «разрез» (cut) и «сечение» (section) различаются по определению, на практике в машиностроительных и технических чертежах употребляют слово «сечение», а в строительных чертежах «разрез», независимо от того, что именно показано на изображении.

Идентичные виды обозначаются одной буквой и порядковым номером.

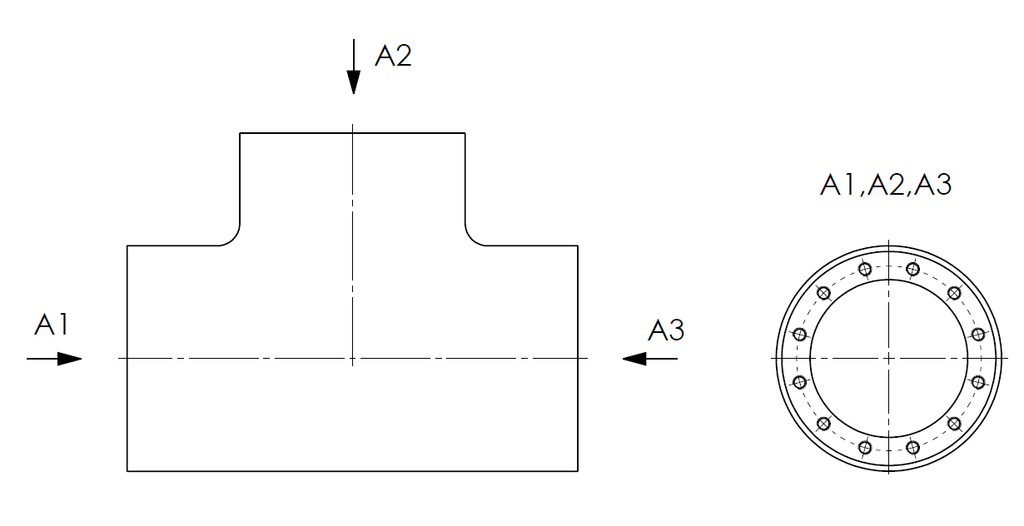

Идентичные виды по ISO 128-3

Все дополнительные виды и разрезы/сечения должны быть обозначены прописными буквами. Стандарт ISO 128-3 не приводит список букв, которые нужно избегать (вероятно, из-за того, что чертеж может быть на любом языке). Однако всё-таки для латинских букв такой список существует, например, в стандарте по базам ISO 5459, это I, O, Q, X. Если виды и разрезы/сечения обозначаются кириллическими буквами, то можно ориентироваться на ГОСТ 2.316 и избегать буквы Ё, З, Й, О, Ч, Ъ, Ы, Ь.

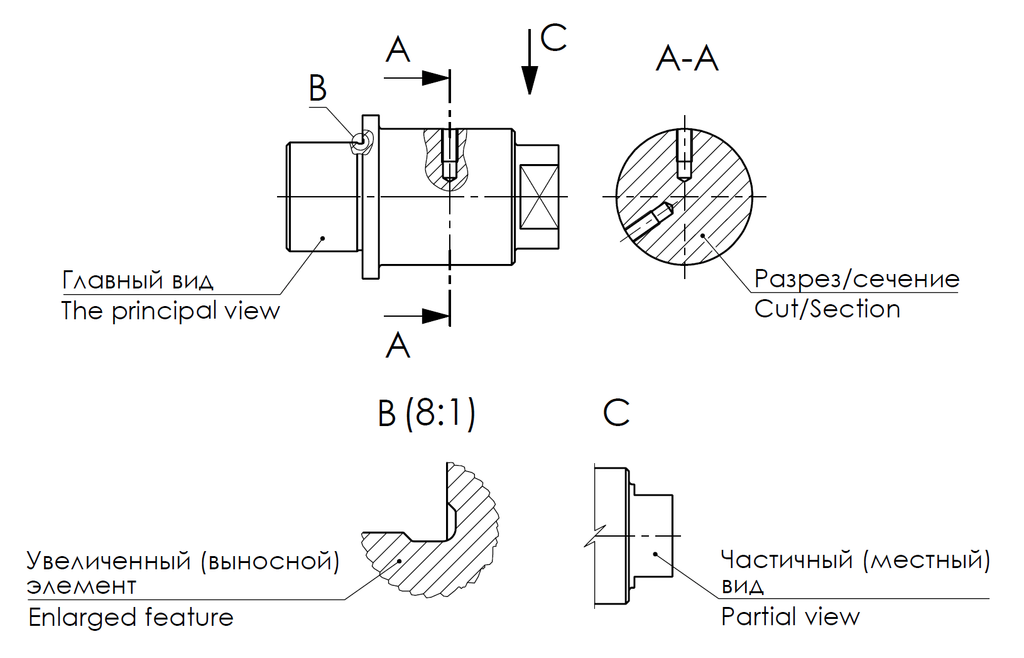

Виды, разрезы и сечения по ISO 128-3

Из особенностей применения типов линий при изображении видов и разрезов/сечений можно выделить следующее:

  • Секущая плоскость должна обозначаться двумя утолщенными штрихпунктирными линиями, опционально они могут быть соединены тонким штрихпунктиром (см. рисунок выше);
  • Штриховка различных материалов в разрезах/сечениях, отличная от привычной диагональной штриховки тонкими сплошными линиями, должна быть расшифрована, например, с помощью легенды или ссылки на документ (стандарт), которым установлен конкретный паттерн;
  • Границы увеличенных элементов — сплошная тонкая кривая линия свободной формы;
  • Границы частичного вида — сплошная тонкая линия с изломом или сплошная тонкая кривая линия свободной формы (для чертежа выбирается только один тип линии);
  • Линии сгиба на развертке — сплошная тонкая линия;
  • Контуры «обстановки» — тонкая штрихпунктирная линия с двумя точками;
  • Границы симметричных объектов (для упрощения) — тонкая штрихпунктирная линия с насечками (см. рисунок ниже).

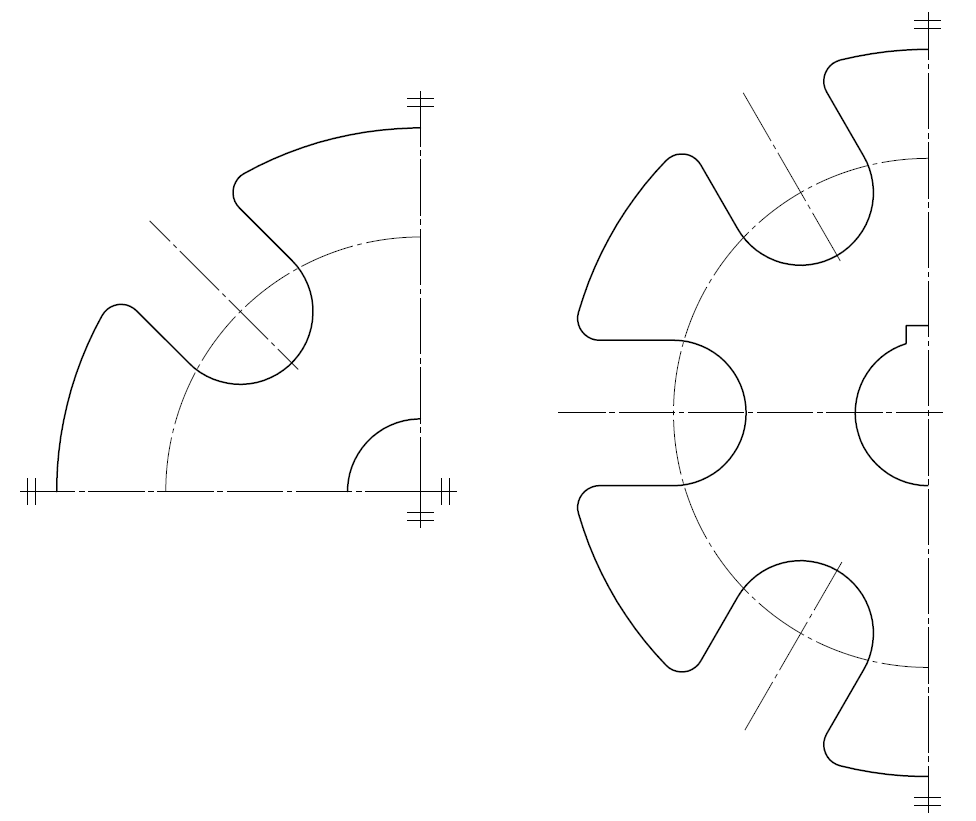

Упрощенные виды симметричных деталей по ISO 128-3
Примеры упрощенных видов симметричных объектов

Стандартом ISO 15519-1 установлены правила индикации ссылок на дополнительные виды, разрезы/сечения для упрощения их поиска в случаях, когда применяется большой формат листа или документация состоит из нескольких листов. Вот несколько примеров ссылок:

Ссылка на разрез по ISO 128-3

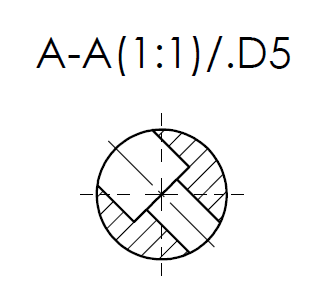

Разрез со ссылкой на секущую плоскость, расположенную на том же листе в зоне D5.

Ссылка на разрез по ISO 128-3

Разрез со ссылкой на секущую плоскость, расположенную на первом листе в зоне C2.

Ссылка на разрез по ISO 128-3

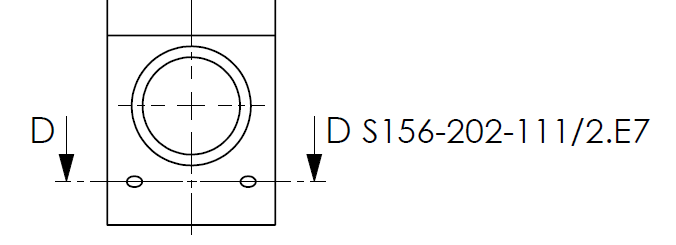

Секущая плоскость со ссылкой на изображение разреза/сечения, расположенного на втором листе в зоне E7 чертежа S156-202-111.


По вопросам применения стандартов ISO вы можете обратиться за консультацией по электронной почте или заказать разработку чертежей по стандартам ISO.


Материал носит справочный характер и не заменяет официальные стандарты. При возникновении сомнений следует обращаться к первоисточнику.
