В статье упоминаются стандарты:
ISO 7573:2008 — Техническая документация на продукцию — Спецификации
ISO 6433:2012 — Техническая документация на продукцию — Позиции деталей
ISO/TS 128-71:2010 — Техническая документация на продукцию — Общие правила представления — Упрощенное представление на машиностроительных чертежах
Для начала разберемся в английских терминах.
Specification – широкое по смыслу слово, обозначающее установление требований или описание характеристик и условий чего-либо. В инженерном английском не употребляется в значении «состав изделия».
Parts list (список деталей) – наиболее близкий термин к привычному в ЕСКД понятию «спецификация».
Bill-of-material или BOM – представляет структуру состава изделия. Отличие от спецификации — многоуровневость: в BOM основной сборки могут одновременно отображаться подсборки и компоненты этих подсборок. BOM часто используется для планирования и снабжения.
Если BOM это больше кастомизируемая история, то форма Parts list стандартизована ISO 7573.

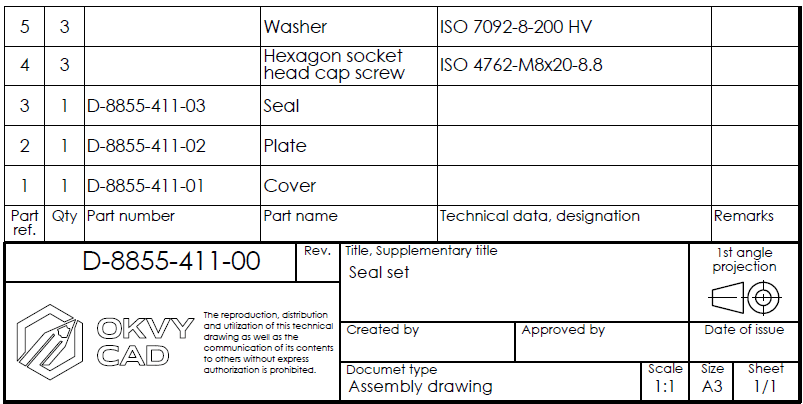

Спецификация может быть выпущена как в качестве отдельного документа, так и совместно со сборочным чертежом, независимо от его формата, в том числе на отдельных листах. Расположение спецификации на листе чертежа может быть произвольным. Если же таблица примыкает к рамке основной надписи, то заголовок должен быть расположен снизу, а состав изделия перечислен снизу вверх.
Ширина столбцов, как и общая ширина спецификации, стандартом не регламентируется.
Как правило, спецификация по ИСО включает следующие поля:
- номер позиции
- количество
- единицы измерения (штуки, комплекты и т.п.)
- условное обозначение
- обозначение компонента
- название компонента
- технические данные (обозначение по стандарту, обозначение производителя и т.п.)
- примечания
Порядок столбцов неважен, как и наличие всех полей. Главное – указать хотя бы один идентификатор компонента.
Все позиции из спецификации, соответственно, должны быть показаны на чертеже. ISO 6433 предлагает три варианта последовательности указания позиций:
- По возможному порядку сборки компонентов
- По важности компонентов в сборке (подсборки, основные детали, прочие детали и т.д.)
- По любой другой логике

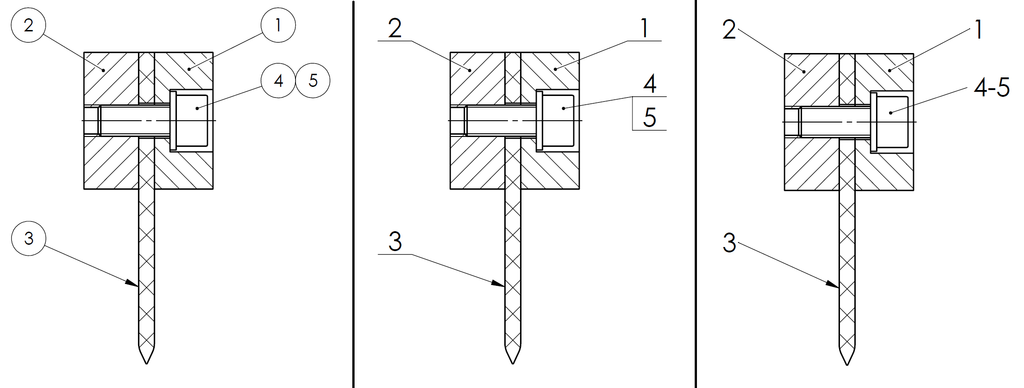

Форма выноски позиции на чертеже не регламентирована. Например, она может быть в виде номера в кружке (размер шрифта тот же, что у размеров) или просто в виде номера с подчеркиванием или без (размер шрифта в два раза больше, чем у размеров). Для отдельного чертежа выбирается только одна форма выноски и она не должна конфликтовать с формами других выносок на этом чертеже.
Каких-либо иных стандартов с общими требованиями к сборочным чертежам по ИСО нет. Всё остальное — частные случаи. Например, у меня есть статья о сварных конструкциях.
Если вы практикуете черчение без 3D-моделей или даже от руки, рекомендую заглянуть в ISO/TS 128-71, там можно найти упрощенные варианты изображения объектов, в том числе для сборочных чертежей.
По вопросам применения стандартов ISO вы можете обратиться за консультацией по электронной почте или заказать разработку чертежей по стандартам ISO.
Материал носит справочный характер и не заменяет официальные стандарты. При возникновении сомнений следует обращаться к первоисточнику.
