В статье упоминаются стандарты:
ISO 128-1:2020 — Техническая документация на продукцию. Введение и основные требования
ISO 129-1:2018 — Техническая документация на продукцию. Нанесение размеров и допусков
Перед тем, как перейти непосредственно к изображению деталей/сборок, разберемся с техническими требованиями (ТТ) или же попросту примечаниями (notes).
Стандарты ИСО не предъявляют каких-либо требований к тексту, поэтому порядок пунктов, наличие нумерации, регистр и наличие заголовка (NOTES:) остаются за автором.
В чертежах следует разделять графическую и текстовую информацию. Это так называемая языковая независимость (см. в ISO 128-1 основные требования к чертежу). Нежелательно прикреплять текстовые примечания к изображению детали/сборки. Для этого выделяется специальное место на поле чертежа, чаще всего над или рядом с основной надписью.
Так как стиль основной надписи стремится к минимализму, часть информации переезжает в ТТ, например, материал и масса:

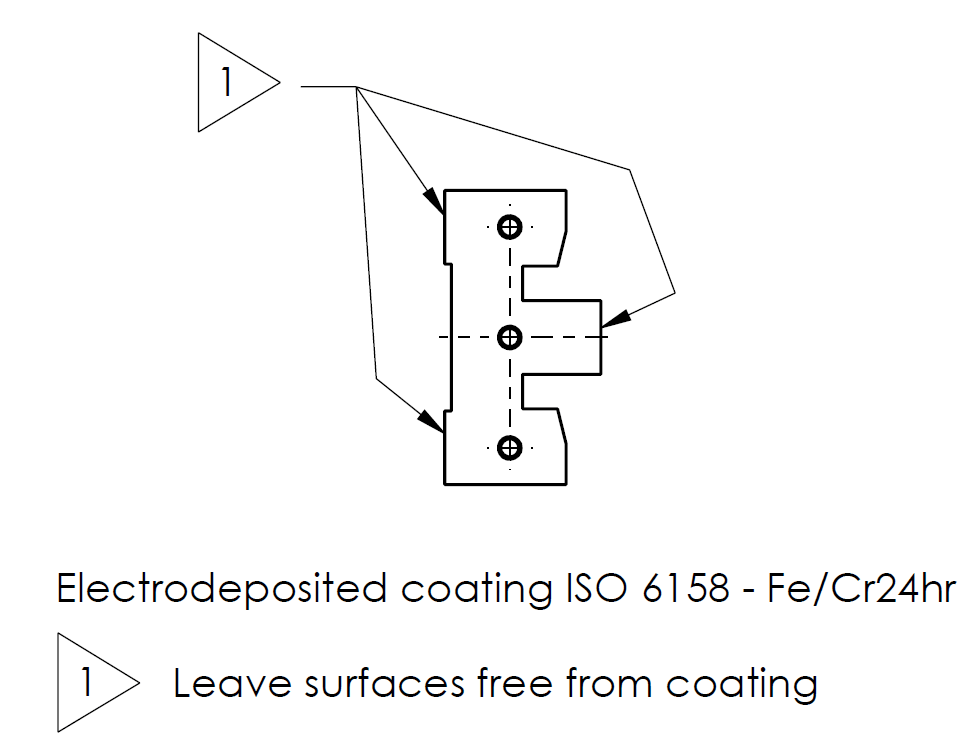

Если требуется ввести локальное требование (на отдельную поверхность или размер), то делается выноска с флагом любой формы (ромбик, облачко — неважно, главное, чтобы флаг не конфликтовал с формой других выносок на чертеже), а само требование записывается со всеми остальными ТТ:
Подробнее о таких выносках можно почитать в ISO 129-1.
Это всё, что можно в общем сказать о технических требованиях. О правилах записи конкретных пунктов, например, шероховатости или термической обработки, я расскажу в соответствующих постах.
Вы всегда можете обратиться за консультацией по поводу стандартов на почту или заказать разработку чертежей по стандартам ISO на этой страницей.
Статья носит справочный характер и не заменяет официальные стандарты ISO. При возникновении сомнений следует обращаться к первоисточнику.
