В статье упоминаются стандарты:
ISO 129-1:2018 (с поправкой 2020 года) — Техническая документация на продукцию — Представление размеров и допусков — Общие принципы
ISO 15786:2008 — Технические чертежи — Упрощенное представление и задание размеров отверстий
ISO 6411:1982 — Технические чертежи — Упрощенное представление центровых отверстий
Основная статья — Размеры на чертежах по ISO.

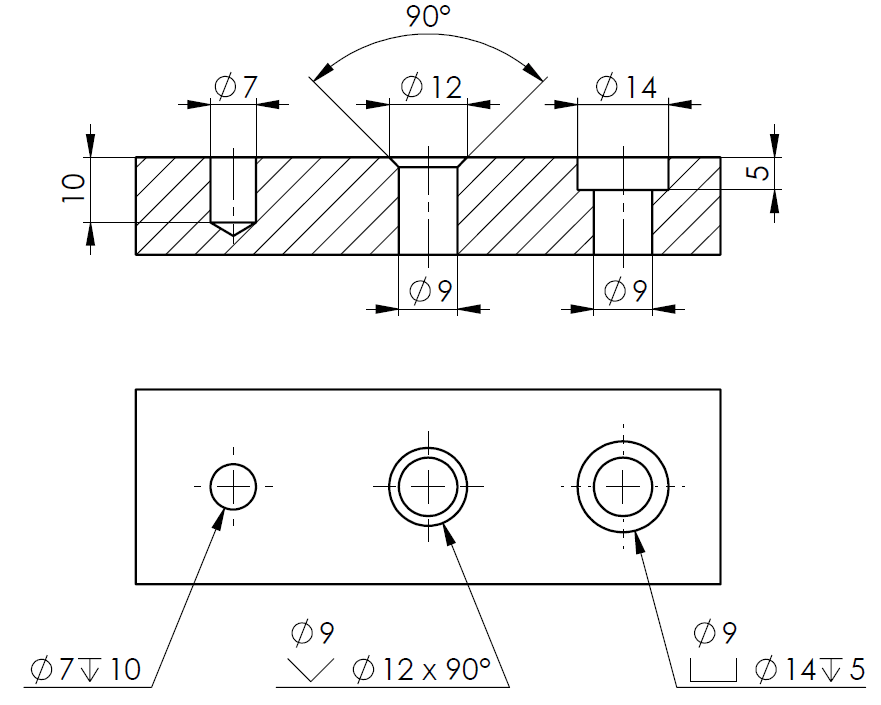

Стандарт ISO 129-1 устанавливает упрощенное образмеривание только трех видов отверстий:

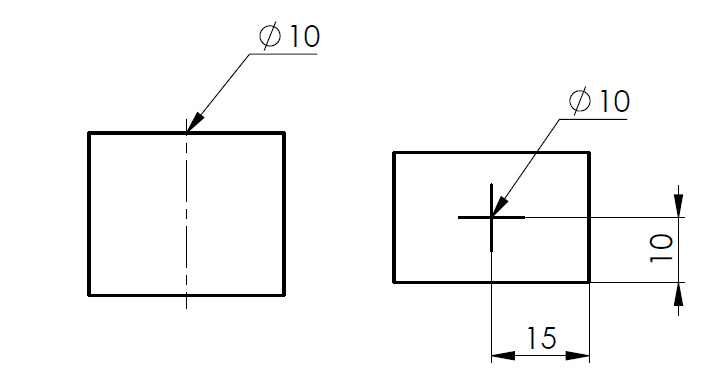

Специальный стандарт ISO 15786 рассматривает все распространенные виды отверстий. Он также устанавливает упрощенное изображение самих отверстий, которое сводится к двум вариантам:
В таблице ниже приведены наиболее распространенные виды отверстий в полном и упрощенном представлении:
| Обычное представление размеров отверстий |
Упрощенное представление размеров отверстий |
|---|---|
|
|

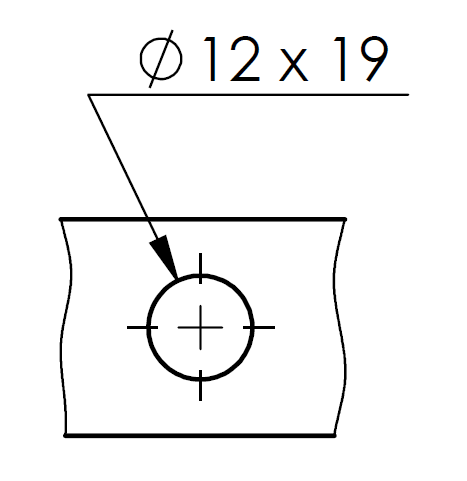

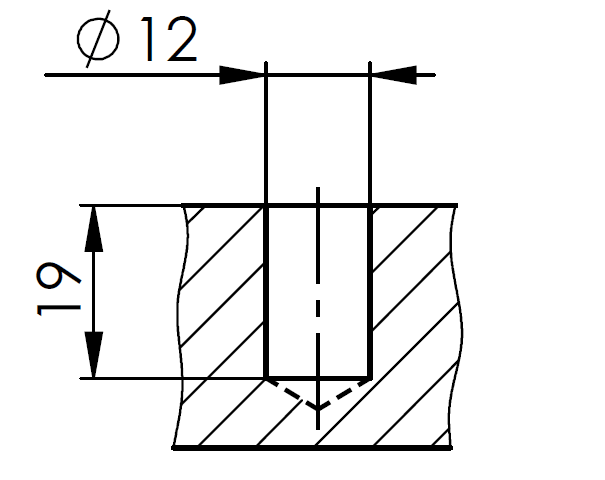

| Глухое отверстие, конец не определен | |
|
|

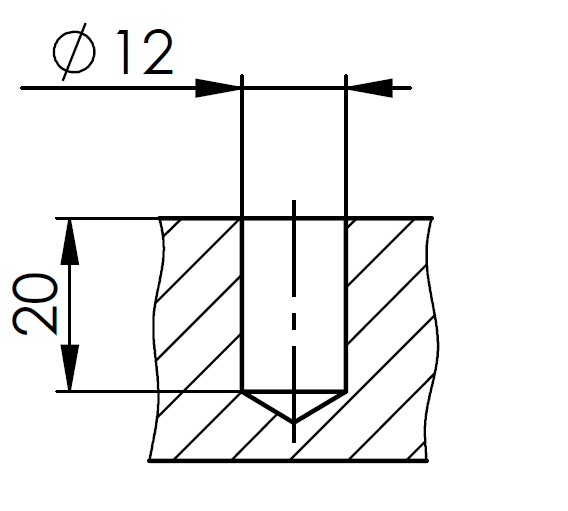

| Глухое отверстие, конец из-под сверла | |
|
|

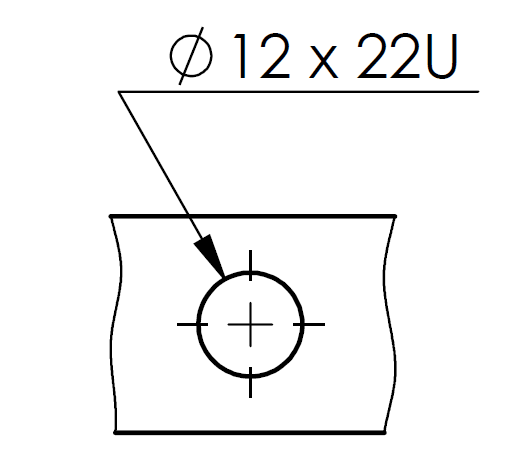

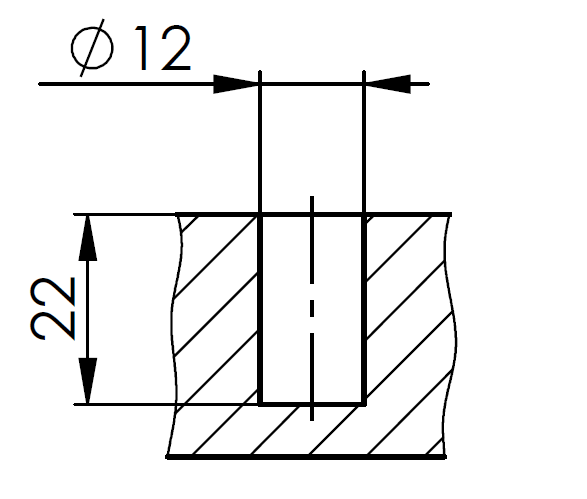

| Глухое отверстие, плоский конец | |
|
|

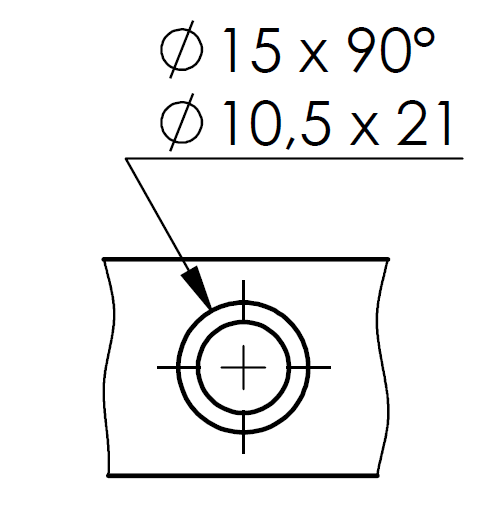

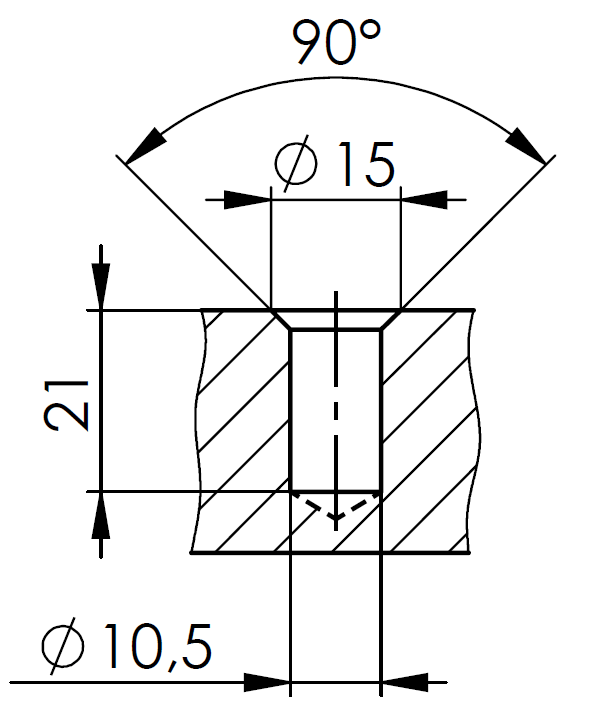

| Глухое отверстие с зенковкой 90°, конец не определен | |
|
|

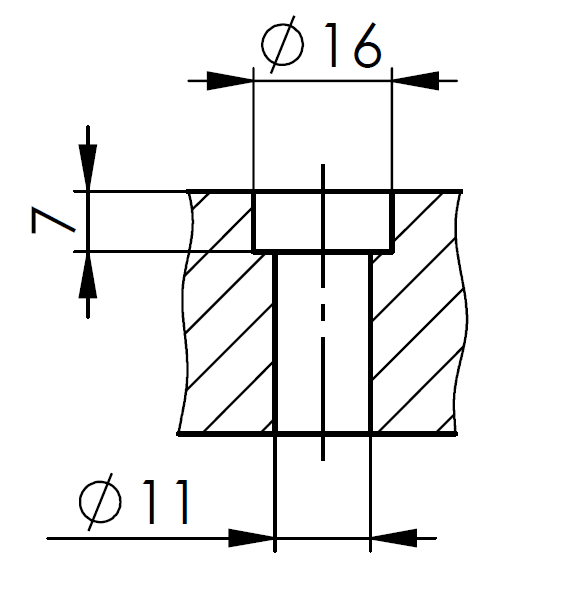

| Сквозное отверстие с цековкой | |
|
|

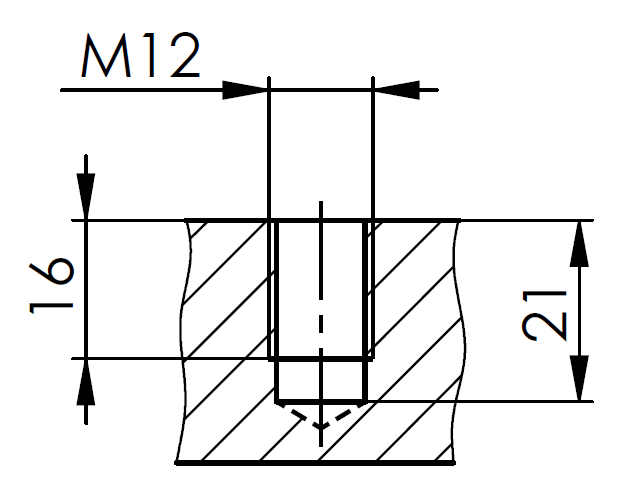

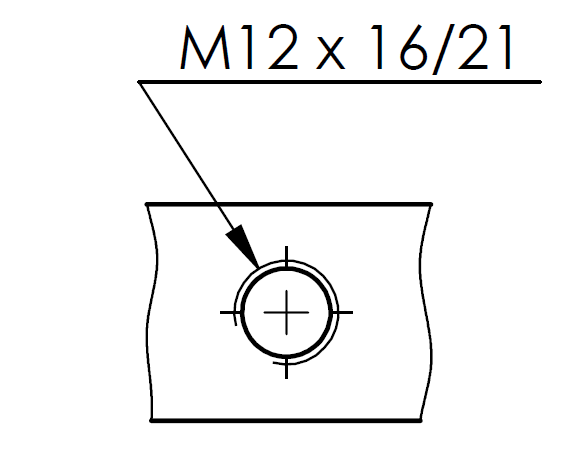

| Глухое резьбовое отверстие, конец не определен | |
|
|

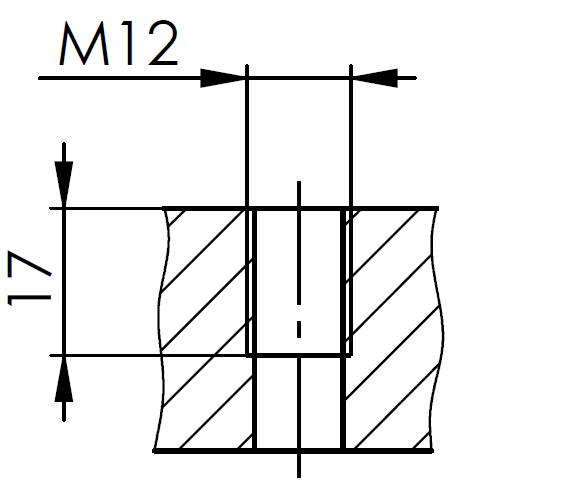

| Сквозное отверстие с глухой резьбой | |
|
|

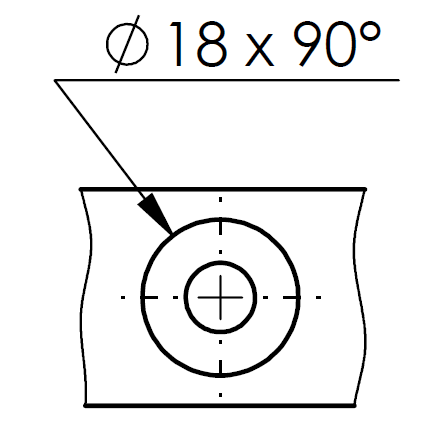

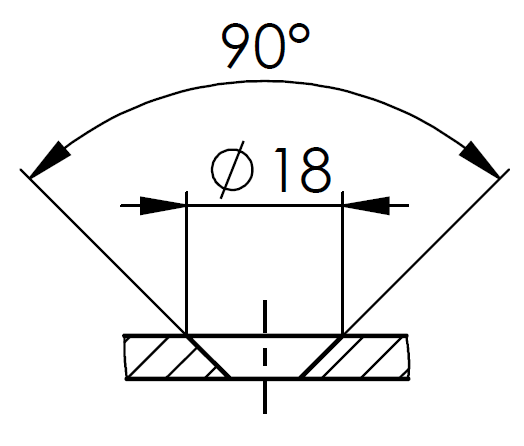

| Зенковка 90° | |
|
|

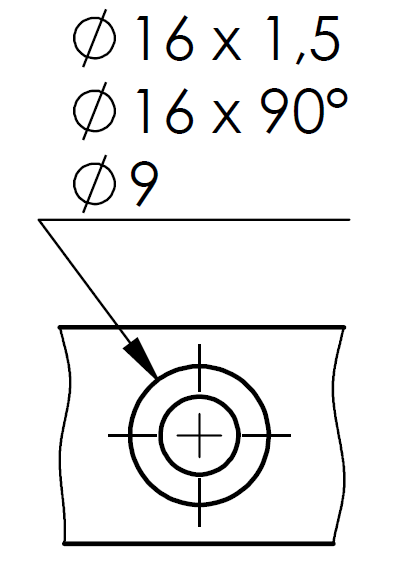

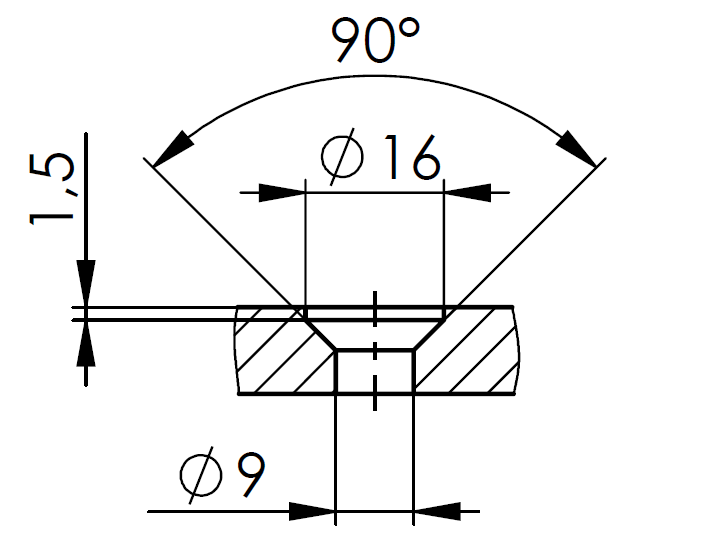

| Зенковка 90° с цилиндрической шейкой и сквозным отверстием | |

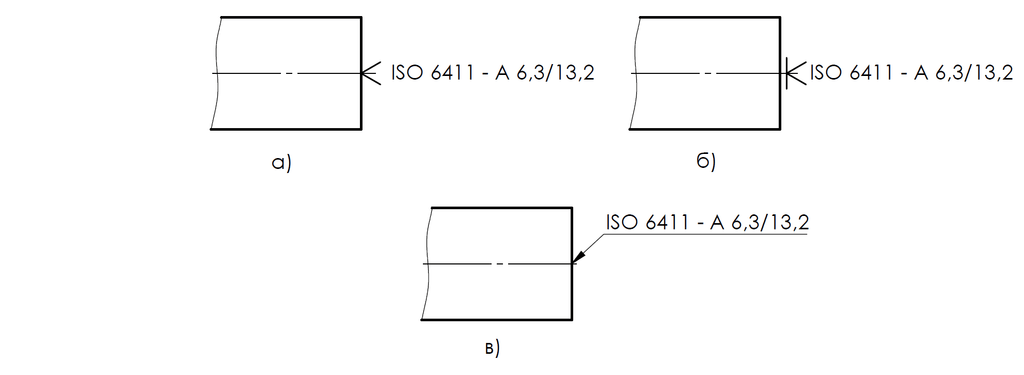

Центровые отверстия по ISO 6411 изображают упрощенно тремя способами в зависимости от требований:
б) центровое отверстие не должно остаться в готовом изделии
в) наличие центрового отверстия в готовом изделии не оговорено
По вопросам применения стандартов ISO вы можете обратиться за консультацией по электронной почте или заказать разработку чертежей по стандартам ISO.
Материал носит справочный характер и не заменяет официальные стандарты. При возникновении сомнений следует обращаться к первоисточнику.
