Как спроектировать деталь для лазерной резки

Если вы уже нашли производство, лучшим вариантом будет проектирование детали под технологические возможности изготовителя. Если деталь проектируется без понимания, где именно она будет сделана – придерживайтесь этого гайда.

Проектирование детали для лазерной резки
фото Dmitrii Bardadim / Pixabay

В тексте используются следующие символы:

Символ Обозначение
sтолщина листа
uдопуск перпендикулярности или наклона
rрадиус скругления углов
aрасстояние между ближайшими кромками элементов
Dдиаметр отверстия
bширина паза

Габариты

Определитесь с наибольшими размерами детали. Иногда они могут превышать размеры рабочей зоны станка. Самые распространенные станки лазерной резки имеют рабочую зону 1500 × 3000 мм или 2000 × 4000 мм.

Если вы проектируете круглую деталь, например, с диаметром 2200 мм, то желательно разбить её на сегменты с последующей сваркой, если это позволяет прочность вашей конструкции. Столы шириной более 2000 мм существуют, но встречаются реже, чем цеха с небольшими станками и сваркой.

Разделение большой детали на части

Толщина листа и её влияние на качество реза

Можно выделить наиболее распространённые диапазоны толщин:

  • Углеродистая сталь – 1…20 мм
  • Оцинкованная сталь – 1…10 мм
  • Нержавеющая сталь – 1…6 мм
  • Цветные металлы (алюминий, медь, титан) – 1…5 мм

При превышении этих значений целесообразно рассматривать другие методы термической резки, например, плазменную или кислородную резку.

Из-за физических особенностей лазерной резки, чем больше толщина листа, тем больше шероховатость поверхности реза и отклонение от перпендикулярности или наклона (термин «отклонение наклона» используется для реза, сделанного под углом к плоскости листа).

Для листов s < 20 мм допуск перпендикулярности или наклона можно рассчитать по формуле из ГОСТ Р ИСО 9013-2022, ориентируясь на среднее качество реза низкоуглеродистых сталей (диапазон 2):

u = 0,15+0,007s

для листов s ≥ 20 мм (диапазон 3) по формуле:

u = 0,4+0,01s

Допуск перпендикулярности или наклона

Согласно ГОСТ Р 70117-2022 шероховатость поверхности реза может варьироваться от Ra2,5 до Ra10,0 мкм. В стандарте ГОСТ Р ИСО 9013-2022 используется другой параметр шероховатости – Rz5 (среднеарифметическое значение пяти высот элементов профиля, граничащих между собой). Формулы расчета значений Rz5 для определенной толщины листа можно найти в самом стандарте.

Припуск на механическую обработку

При проектировании детали под последующую механическую обработку нужно учитывать, что в процессе лазерной резки кромки листа упрочняются. Это может стать причиной выхода из строя режущего инструмента, например, свёрл и метчиков. Поэтому лучше выполнить сверление таких отверстий с нуля, а с помощью лазерного станка выполнить разметку гравировкой.
Если же от рассверливания никуда не уйти, следует оставить под обработку побольше материала, чтобы сверло не вышло из строя при снятии припуска с повышенной твёрдостью.

Переход на увеличенный припуск

Симметричные предельные отклонения

При подготовке векторного файла для непосредственной резки контуры детали должны иметь номинальные размеры в середине поля допуска. Например, если отверстие на чертеже имеет размер ø50+0,6 +0,2 мм, то контур должен быть ø50,4 мм.

Симметричные предельные отклонения

ГОСТ Р ИСО 9013-2022 также устанавливает предельные отклонения на размеры в зависимости от толщины листа.

Галтели и сокращение длины реза

Острые углы приводят к почти незаметным, но всё же остановкам лазерной головы, что ведёт к локальному перегреву материала и его «выеданию». Хоть остановки и занимают доли секунды, при резке больших партий деталей они могут превратиться в минуты.

Иногда  достаточно добавить минимальный радиус, например, 0,5 мм – угол останется визуально острым, а его проход лазером будет безостановочным.

Если позволяет конструкция, то выгодней всего значительно увеличивать радиусы скругления углов, тем самым сокращая общую длину резов, а с ней и время работы станка.

Добавление радиусов

Размеры внутренних элементов

Минимальный размер отверстия в основном зависит от трёх факторов:

  • толщина листа
  • материал листа
  • тип станка лазерной резки

Золотое правило – D ≥ s, минимальный диаметр отверстия должен равняться толщине листа. Несмотря на то, что современные лазерные станки способны вырезать отверстия диаметром 0,5s, кромки таких элементов нестабильны в плане геометрии, поэтому их придётся дорабатывать механически (о проблемах таких доработок говорилось выше).

У разных производителей требования к минимальному расстоянию между ближайшими кромками отверстий и до края листа сильно разнятся, однако и эти значения можно привести к универсальному правилу: a ≥ s.

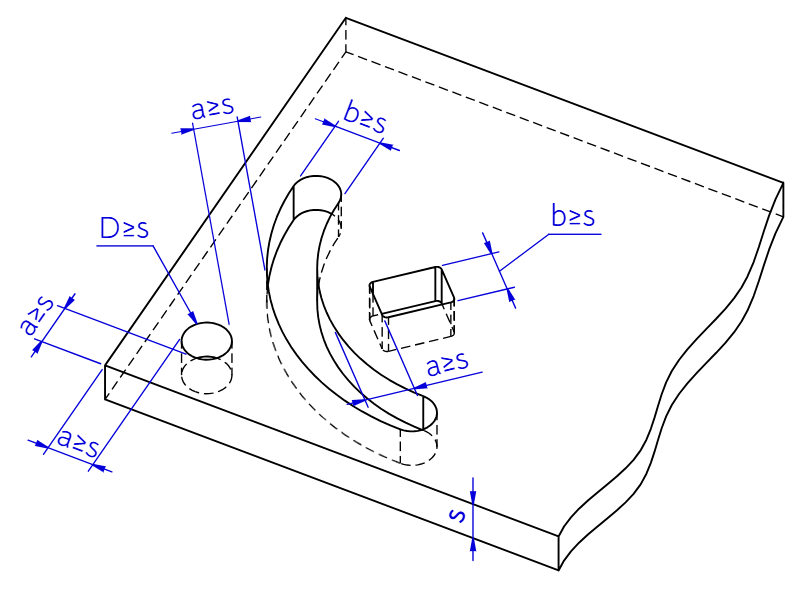

Размеры между элементами при проектировании детали для лазерной резки

Перемычки для замкнутых контуров букв

Стоит помнить, что многие буквы, особенно в кириллице, имеют замкнутые контуры. Если не добавить перемычки, вырезанный материал просто выпадет из листа.

Перемычки для замкнутых контуров букв

Источники:

  1. ГОСТ Р ИСО 70117-2022 – Шероховатость поверхности. Рекомендации по выбору
  2. ГОСТ Р ИСО 9013-2022 – Резка термическая. Классификация резов
  3. Fiber Laser Cutting Limits and Optimization – ADH Machine Tool
  4. How to design sheet metal parts for laser cutting – SendCutSend
  5. Особенности проектирования деталей и оформления чертежей для лазерной резки – youtube, канал «Я инженер»

Если вам требуется разработка чертежей, в том числе для лазерной резки, вы можете заказать услугу на этой странице.


Материал носит справочный характер и не заменяет официальные стандарты. При возникновении сомнений следует обращаться к первоисточнику.
